1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface

  • 1.4 Inch Module TFT LCD, 128X128 Resolution, 20 Pins 8bit MCU Interface
  • 1.4 Inch Module TFT LCD, 128X128 Resolution, 20 Pins 8bit MCU Interface
  • 1.4 Inch Module TFT LCD, 128X128 Resolution, 20 Pins 8bit MCU Interface
  • 1.4 Inch Module TFT LCD, 128X128 Resolution, 20 Pins 8bit MCU Interface
Plaats van herkomst CHINA
Merknaam HuaXin
Certificering ISO14001/ ISO13485/ISO9001/IATF16949
Modelnummer ESHX014LDS-02
Min. bestelaantal 1000pcs
Prijs Onderhandelbaar
Verpakking Details het karton van blister+foam box+bubble bag+inside carton+master
Levertijd 6weeks~8weeks
Betalingscondities T/T
Levering vermogen 100K per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Displaytechnologie LCD-module Naam TFT-scherm
grootte 1.4“ Resolutie 128x128
Helderheid 150CD/M2 Rijden IC ST7735
Bekijkhoek 6:00 Interface 20 SPELDEN MCU met 8 bits
Markeren

1.4 inch module TFT LCD

,

module TFT LCD 128x128

,

20 pins lcd module tft
Laat een bericht achter
Productomschrijving

ESHX014LDS-02 is een 1,4 inch TFT LCD-scherm, 128X128 resolutie, 20 PINS 8BIT MCU-interface,helderheid is 150 cd/M2 TFT lcd module en lcd module driver IC is ST7735 en de brede werktemperatuur is -30~85



A: Productparameter

Deel nr.: De in punt 1 bedoelde vergunningen zijn van toepassing op:
Grootte van het paneel 1.4 inch TFT
LCD-type TN
Grootte van de module 30.90*36.50*2.50
Afbeeldingsgebied 25.25 maal 25.25
Aantal punten 128*128
Zienhoek 6:00
Module Driver IC ST7735
CTP Driver IC /
Interface-pins 8bits MCU 20PIN
LED-nummers 2 PCS
Luminansie 150 cd/m2
Werktemperatuur -30~+85
Bergingstemperatuur -30~+85
met of zonder TP /

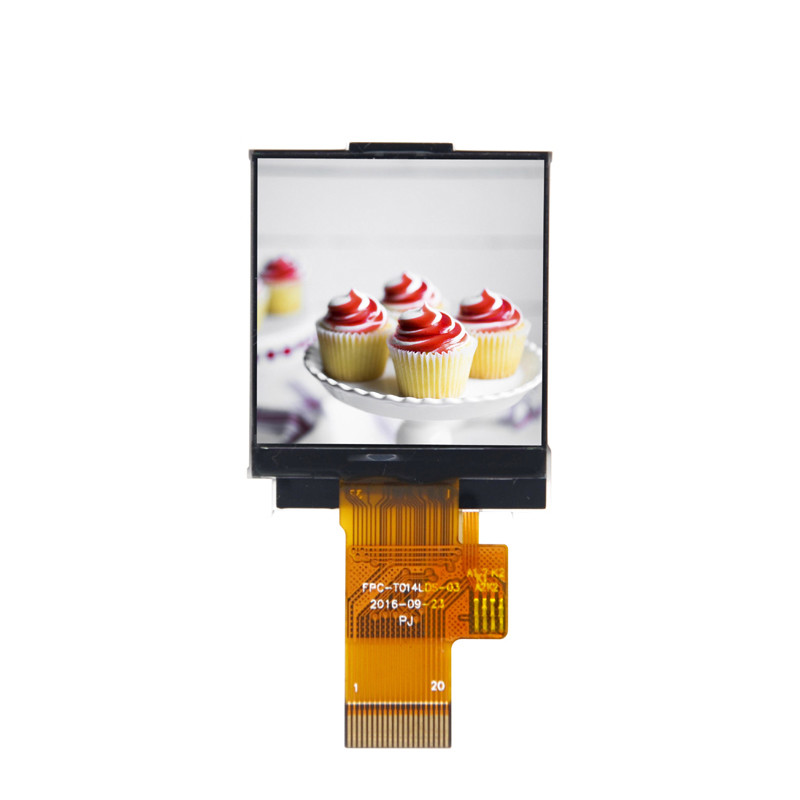

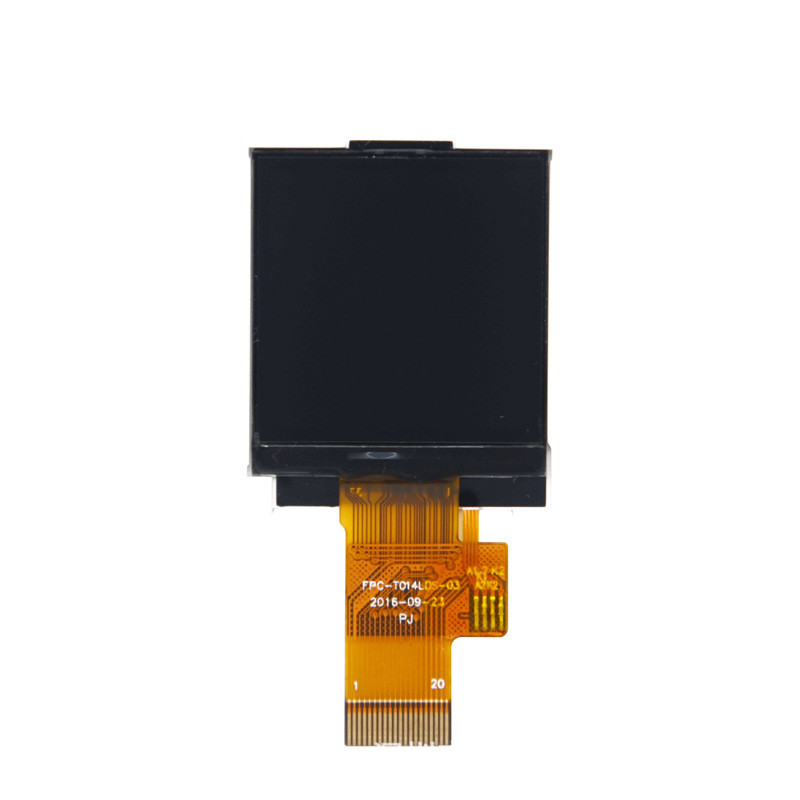

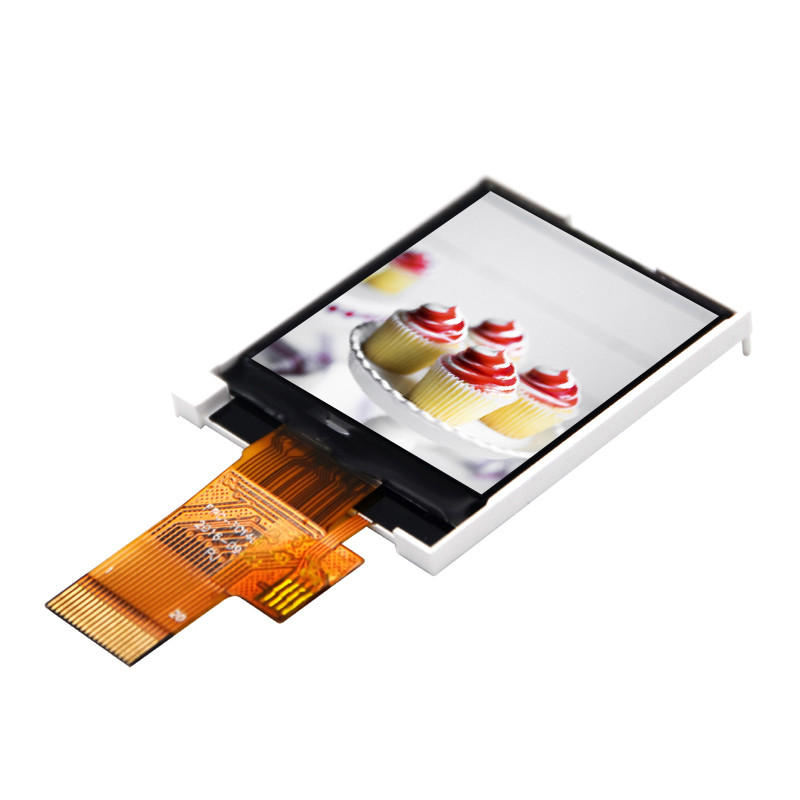

B:Productfoto



1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 0


1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 1

1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 2


C:Tekeningen


1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 3

D:TFT-kennis van het product



tft substratinvoer en CF substratinvoerstroomgrafiek als hieronder:


1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 4



TFT-structuur als hieronder

1.4 inch TFT LCD-module, 128X128 resolutie, 20 pins 8bit MCU-interface 5




E: Bedrijfsinformatie

Voordeel van Huaxin:
1. de fabriek is gevestigd in een binnenstad die kosteneffectief is
2. de meest geavanceerde nieuwe apparatuur die de kwaliteit stabiel kan houden
3De meeste processen worden uitgevoerd met volledig automatische apparatuur die een efficiënte en stabiele kwaliteit heeft.
4. professionele ingenieurs en productieleiders die al meer dan 20 jaar actief zijn op het gebied van LCD's
5. zelfontwerp voor maatwerk

onze certificaten
1.ISO14001/
2.ISO9001/IATF16949
3.SGS van LCD-module



  • Huaxin Technology (Enshi) Co., LTD.
  • Hubei.Enshi
  • Oprichtingsdatum:2009
  • Hoogtechnologische onderneming die voornamelijk actief is op het gebied van onderzoek en ontwikkeling, productie en verkoop van LCD,LCM,TFT,achterlicht,OLED
  • LCD omvat: VA,TN, HTN, STN, FSTN, CSTN en andere series
  • LCM omvat: COB,TBA, COG,TP,LED-achtergrondverlichting en andere series
  • geregistreerd kapitaal: twintig miljoen
  • Huidig personeel: meer dan 500
  • Ontwikkelings- en ontwikkelingsactiviteiten
  • QC is goed voor 15%



F: Productiecapaciteit



Jaarlijkse productie
Capaciteit		 2021 (lopend) 2022 (doelstelling) 2023 (uitdaging) 2024 (uitdaging) 2025 (uitdaging) Opmerking
LCD-product
Capaciteit		 4.5 9 9 9 9 Eenheid:duizenden
logaritmen/dag
LCM Producton
Capaciteit		 70 150 300 450 450 Eenheid: Duizend
stuk/dag
Achterlicht Producton
Capaciteit		 100 200 300 500 500 Eenheid: Duizend
stuk/dag
OLED-product
Capaciteit		 10 20 30 40 50 Eenheid: Duizend
stuk/dag





G: Toepassing van het product



1. auto-navigatie en printer

2. videogesprekken en reclame

3.Automotive & medische apparatuur

4.fitnessapparatuur en handheld apparaten

5- industriële controle en thuis toepassingen



H: TFT-displaykenmerken



1Beeldkwaliteit: TFT-displays bieden een uitstekende beeldkwaliteit met een hoge resolutie, scherpte en kleurnauwkeurigheid.



2Reactietijd: TFT-displays hebben snelle reactietijden, wat betekent dat ze snel pixels aan en uit kunnen schakelen.



3.Bekijkhoeken: TFT-displays bieden doorgaans brede kijkhoeken,het scherm helder kan worden bekeken vanuit verschillende posities en hoeken zonder significante kleurverschuivingen of verlies van beeldkwaliteit.



4.Energie-efficiëntie: TFT-displays zijn energiezuinig in vergelijking met andere displaytechnologieën.



5Grootte en flexibiliteit: TFT-displays kunnen in verschillende maten worden geproduceerd, variërend van kleine schermen voor handheld-apparaten tot grote panelen voor tv's en monitors.



6Achtergrondverlichting: De meeste TFT-displays vereisen een achtergrondverlichtingssysteem, zoals LED (Light-Emitting Diode) achtergrondverlichting, om het scherm te verlichten.



7Breed toepassingsgebied:



I: Zijn er nadelen of beperkingen aan het gebruik van TFT-displays?



1Beperkte kijkhoeken:

2Beperkt contrastverhouding

3Achtergrondverlichting en energieverbruik

4Reactietijd en vervaagde bewegingen

5Beperkte flexibiliteit

6Beperkt kleurengamma
