2.4 inch FSTN St7567 Controller Monochroom 12864 Dots Matrix LCD Module
| Plaats van herkomst | China |
|---|---|
| Merknaam | HuaXin |
| Certificering | ISO14001/ISO9001/IATF16949 |
| Modelnummer | ESHX2403-12864TBBIG01-RF |
| Min. bestelaantal | 500 stuks |
| Prijs | US$2.5PCS-US$2.8PCS |
| Verpakking Details | het karton van blister+foam box+bubble bag+inside carton+master |
| Levertijd | 6weeks~8weeks |
| Betalingscondities | T/T |
| Levering vermogen | 100k per maand. |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Displaytechnologie | LCD-scherm | Naam | 2,4 duim TFT |
|---|---|---|---|
| Grootte | 2.4“ | Reactietijd | 3 ms |
| Afbeeldingsformaat | 128*64 | Grootte van de contour | 58.8 x 38.5 x 2.85 max ((mm) |
| uitkijkplek | 53.6 x 29.0 mm | Controller | ST7567 |
| Markeren | FSTN St7567 Controller LCD-module,2.4 inch LCD module,12864 Dots Matrix LCD module |
||
Productomschrijving
2.4 inch FSTN St7567 Controller Monochroom 12864 Dots Matrix LCD Module
- A. Basis informatie.
| Model nr. | ESHX2403-12864TBBIG01-RF | Type |
Grafisch |
| Reactietijd | 1 ms | Zienhoek | 120 |
| Displaytechnologie | COG | DOT-Matrix LCD-grafische module | Reeks/kolom aangedreven |
| LCD-aandrijflijn | LCD-module voor statische aandrijving | Op maat | Niet op maat gemaakt |
| Transportpakket | Verpakking |
Specificatie | 40x35x47 |
| Handelsmerk | Huaxin | Oorsprong | DongGuan, China |
| Productiecapaciteit | 1000000 stuks/jaar |
B.Productbeschrijving
| Artikel 1 | COG LCD Display |
| Afbeeldingsformaat | 128*64 |
| Grootte van de contour | 58.8 x 38.5 x 2.85 max ((mm) |
| Zichtgebied | 53.6 x 29.0 mm |
| Afbeeldingsmodus | FSTN, negatief transmisief |
| Rijmethode | 1/65verplichting |
| Werkspanning | 3V |
| Werktemperatuur | -20 °C tot 70 °C |
| Bergingstemperatuur | -30°C tot 80°C |
| Controller | ST7567 |

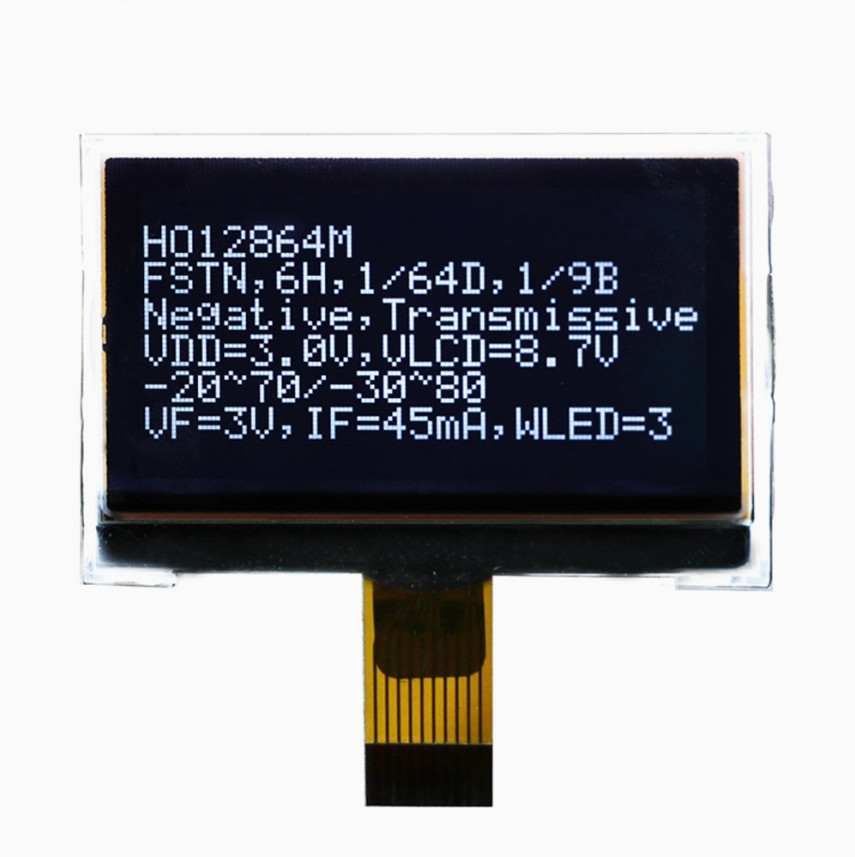

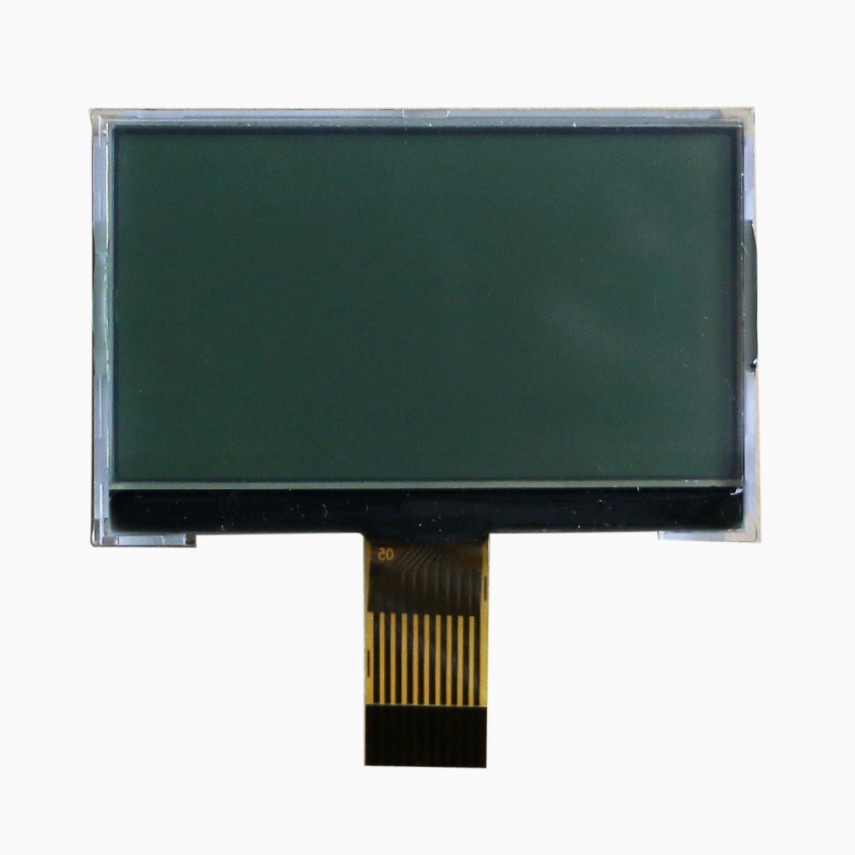

C.Productfoto

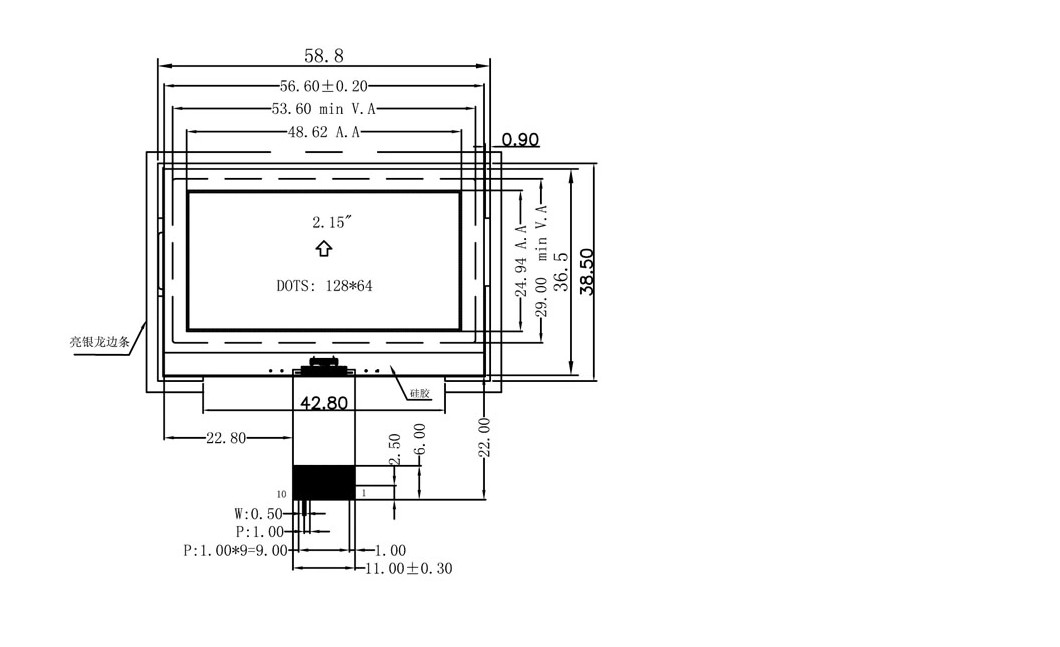

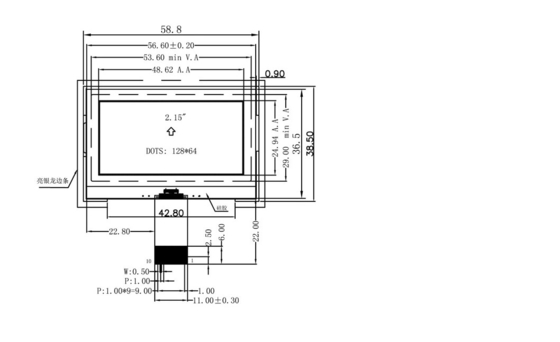

D:Tekeningen
E: Kennis van TFT-producten
Tft-substraatinvoer en CF-substraatinvoerstroomdiagram als hieronder:
TFT-structuur als hieronder
F: Bedrijfsinformatie
Voordeel van Huaxin:
1. de fabriek is gevestigd in een binnenstad die kosteneffectief is
2. de meest geavanceerde nieuwe apparatuur die de kwaliteit stabiel kan houden
3De meeste processen worden uitgevoerd met volledig automatische apparatuur die een efficiënte en stabiele kwaliteit heeft.
4. professionele ingenieurs en productieleiders die al meer dan 20 jaar actief zijn op het gebied van LCD's
5. zelfontwerp voor maatwerk
onze certificaten
1.ISO14001/
2.ISO9001/IATF16949
3.SGS van LCD-module
- Huaxin Technology (Enshi) Co., LTD.
- Hubei.Enshi
- Oprichtingsdatum:2009
- Hoogtechnologische onderneming die voornamelijk actief is op het gebied van onderzoek en ontwikkeling, productie en verkoop van LCD,LCM,TFT,achterlicht,OLED
- LCD omvat: VA,TN, HTN, STN, FSTN, CSTN en andere series
- LCM omvat: COB,TBA, COG,TP,LED-achterlicht en andere series
- geregistreerd kapitaal: twintig miljoen
- Huidig personeel: meer dan 500
- Ontwikkelings- en ontwikkelingsactiviteiten
- QC is goed voor 15%
G: Productiecapaciteit
| Jaarlijkse productie Capaciteit |
2021 (lopend) | 2022 (doelstelling) | 2023 (uitdaging) | 2024 (uitdaging) | 2025 (uitdaging) | Opmerking | ||
| LCD-product Capaciteit |
4.5 | 9 | 9 | 9 | 9 | Eenheid:duizenden logaritmen/dag |
||
| LCM Producton Capaciteit |
70 | 150 | 300 | 450 | 450 | Eenheid: Duizend stuk/dag |
||
| Achterlicht Producton Capaciteit |
100 | 200 | 300 | 500 | 500 | Eenheid: Duizend stuk/dag |
||
| OLED-product Capaciteit |
10 | 20 | 30 | 40 | 50 | Eenheid: Duizend stuk/dag |
||
H: Toepassing van het product
1. auto-navigatie en printer
2. videogesprekken en reclame
3.Automotive & medische apparatuur
4.fitnessapparatuur en handheld apparaten
5- industriële controle en thuis toepassingen
I: kenmerken van het TFT-scherm
1Beeldkwaliteit: TFT-displays bieden een uitstekende beeldkwaliteit met een hoge resolutie, scherpte en kleurnauwkeurigheid.
2Reactietijd: TFT-displays hebben snelle reactietijden, wat betekent dat ze snel pixels kunnen aan- en uitschakelen.
3.Bekijkhoeken: TFT-displays bieden meestal brede kijkhoeken,het scherm helder kan worden bekeken vanuit verschillende posities en hoeken zonder aanzienlijke kleurverschuivingen of verlies van beeldkwaliteit.
4.Energie-efficiëntie: TFT-displays zijn energiezuinig in vergelijking met andere displaytechnologieën.
5Grootte en flexibiliteit: TFT-displays kunnen in verschillende maten worden geproduceerd, variërend van kleine schermen voor handheld-apparaten tot grote panelen voor tv's en monitors.
6Achtergrondverlichting: De meeste TFT-displays vereisen een achtergrondverlichtingssysteem, zoals LED (Light-Emitting Diode) achtergrondverlichting, om het scherm te verlichten.
7Breed toepassingsgebied:
J: Zijn er nadelen of beperkingen aan het gebruik van TFT-displays?
1Beperkte kijkhoeken:
2Beperkt contrastverhouding
3Achtergrondverlichting en energieverbruik
4Reactietijd en vervaagde bewegingen
5Beperkte flexibiliteit
6Beperkt kleurengamma
